BLOQUES II - PROPIEDADES

Bloques asociados a un archivo:

• Se encuentran en el contenedor de bloques, se crea con el comando BLOQUE, o al insertar un archivo dentro de otro.

Ficheros de bloque:

• Es un archivo de Autocad con extensión ___.dwg, se puede crear a partir de un archivo que contiene objetos ya dibujados, utilizando el comando BLOQUEDISC.

 ¿Qué debemos saber sobre un objeto de BLOQUE?


• Crear un objeto de bloque.
• Insertar un objeto de bloque.
• Redefinir un objeto de bloque.
• Propiedades, (ubicación, color, tipo de línea y grosor) de los objetos que forman un bloque.

*** Ejercicio 1:

Crearemos una carpeta llamada BLOQUES y descargaremos los bloques necesarios para diseñar un cuarto de baño y un aseo:

• Inodoro.
• Bidet.
• Lavabo.
• Bañera/Plato de ducha.
• Puertas.
• Ventanas.

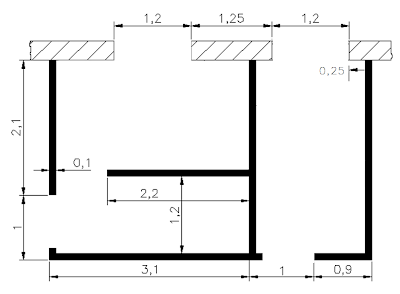

Nos piden diseñar un baño y un aseo, sabiendo que disponemos de este espacio.

Crear las siguientes capas:

• Muros y Tabiques.
• Puertas y ventanas.
• Sanitarios.
• Cotas.
• Superficiar.
• Contornos.

Nota:

1. Podemos bajar los bloques de los enlaces de la pestaña "RECURSOS CAD" o de otros que encontremos.
2. Analizaremos y comprobaremos los archivos que hemos descargado.
3. Para finalizar crearemos una librería llamada "Sanitarios.dwg", que emplearemos en el diseño del "cuarto de baño.dwg".

Montaremos un plano del "cuarto de baño" y lo imprimiremos a escala.

¡SUERTE!

--------------------------------------------------

A saber sobre los bloques.

Superficiar

BLOQUES I - Unidades - Objeto de BLOQUE

AutoCad por defecto tiene su entorno, preparado para trabajar con las unidades:

• Sistema métrico: milímetros.
• Sistema imperial: pulgadas.

Podemos comprobar las unidades de trabajo desde el menú <Formato><unidades>.

Notas:

*** El cambio de unidades en un archivo de AutoCad, sólo afecta a la información importada, cuando insertamos un archivo externo o cuando insertamos un bloque asociado a ese archivo.

*** Sin embargo, el cambio de unidades no afecta a los objetos gráficos representados en el archivo, ni antes ni después del cambio.

*** Ejemplo 1:

Sobre el ejercicio desarrollado el Viernes, cambiaremos las unidades <formato><unidades> de trabajo a centímetros y lo imprimiremos, comprobaremos que el cambio no afecta para nada al plano impreso.

Observaremos la diferencia del cambio de unidades, en el siguiente ejercicio:

*** Ejemplo 2:

Crearemos dos bloques para realizar el diseño de una "mesa rectangular" de 70x120 centímetros y cuatro sillas de 0.40x0.37 metros.

• Nombre del 1º y 2º bloque  : Mesa - Silla
• Unidades de los bloques: centímetros y metros respectivamente, lo realizamos en el mismo dibujo "comedor.dwg".


Insertamos estos bloques, teniendo en cuenta que antes de insertarlos las unidades del archivo están en centímetros.

¿Cuanto miden los objetos graficos insertados?

¿En qué unidades están?

-----------------------------------------------------

Autocad dispone de dos comandos para crear bloques:

• Comando: Bloquedisc
• Comando: Bloque

Podemos insertar un bloque, desde:

• Comando: Insert, también Menú <Insertar><Bloque>
• Mediante la aplicación Design Center.

-----------------------------------------------------

Bloques asociados a un archivo I

Bloques asociados a un archivo II

Ejemplo de una composición de impresión

Inserción de un Archivo dentro de otro - ESCALAR

AutoCad tiene la capacidad de escalar el archivo origen (según sus unidades), a las unidades del archivo destino.

Controlamos esta función desde el menú <Formato><unidades>, tanto en el archivo origen como en el destino.

*** Ejemplo:

Tomaremos como muestra nuestro archivo A4.dwg, que hemos dibujado en milímetro, y además lo comprobamos en <Formato><unidades>.

Insertaremos este archivo es un archivo nuevo, haciendo uso del comado:INSERT o con el Design Center, teniendo en cuenta las siguientes premisas:

1. Inserto el archivo A4 y compruebo sus medidas después de la inserción, estas deberían ser 210 por 297.
2. Inserto el archivo A4 (o el bloque asociado en el contenedor de bloques A4), pero antes cambio en el archivo destino las unidades a centímetros, desde <Formato><unidades>, comprueba que sus medidas deben ser 21 por 29,7.

¿Qué ha ocurrido en cada caso?

*** En el día de hoy, editaremos la plantilla creada "ISO_A4" y arreglaremos nuestro formato A4, de la presentación "HP 1320" para que este nos quepa dentro del área de impresion.

*** Seguiremos dibujando y componiendo nuestros planos, para su impresión.

En la imagen inferior, podemos ver algunas muestras de los primeros trabajos impresos:

El rosetón y la llanta de Santiago en primera fila - "fuera de concurso"

Composiciones de impresión - Ventanas gráficas

En AutoCad disponemos de dos espacios de trabajo, uno donde se dibuja "Espacio Modelo" y otro desde donde realizamos nuestras composiciones de impresión "Espacio presentación, (también llamado espacio papel)".

Se define la ESCALA como la relación entre la dimensión dibujada respecto de su dimensión real, esto es:

E = dibujo / realidad = Espacio Presentación / Espacio Modelo

¿pero, esa pregunta es muy fácil?

Espacio Modelo:

Es nuestro tablero de dibujo, donde realizamos las representaciones gráficas de nuestros diseños, en este entorno se trabaja a escala natural (1:1) y nosotros como diseñadores decidimos la equivalencia de la unidad de trabajo. AutoCad por defecto tiene preparado el entorno para trabajar en milímetros, aunque dependiendo de nuestro interés podemos elegir otras unidades, por ejemplo en construcción trabajar en metros, en carpintería trabajar en centímetros, etc.

Nota: Nosotros a la hora de dibujar elegimos esa equivalencia, (Kilómetros, metros, centímetros, milímetros, etc.).

Espacio presentación, (lugar recomendado para preparar nuestros planos):

Es nuestro escritorio de impresión, en el preparamos la configuración de nuestra página, tamaño y orientación del papel, dispositivo de impresión, estilo de trazado, etc.

Este espacio representa nuestro plano impreso en papel, montermos nuestro Formato, nuestro Cajetín y las Ventanas Gráficas (escaladas y bloqueadas) necesaria para visualizar la información gráfica dibujada en el "Espacio Modelo".

Podemos configurar la página desde:

Pestaña "Presentación + botón derecho del ratón" y desde el menú emergente.

Observar el icono del SCP del espacio presentación

Parámetro importantes a configurar



Desde donde crear las ventanas gráficas

Desde donde cambiar las propiedades de la ventana gráfica (escalar y bloquear)

*** Desde el "Espacio Modelo" también se podría imprimir, aunque es un procedimiento obsoleto y en desuso.

Plantilla de Trabajo

PLANTILLAS

Si necesitamos crear varios dibujos en los que se utilicen las mismas convenciones y parámetros definidos por defecto, ahorrararemos mucho tiempo creando o personalizando una plantilla en lugar de especificar tales convenciones y parámetros cada vez que empecemos un dibujo. Las convenciones y los parámetros que se guardan normalmente en los archivos de plantillas son:

• Tipo de unidad y precisión
• Cuadros de rotulación, marcos y logotipos
• Nombres de capa
• Parámetros de Forzcursor, Rejilla y Orto
• Límites del dibujo
• Estilos de cota
• Estilos de texto
• Tipos de línea

CREAR UNA PLANTILLA

La forma de crear una plantilla es tan sencilla como abrir un dibujo nuevo, crear las capas, estilos de texto, estilos de acotación y todos los parámetros que deseamos que aparezcan y guardar el archivo con el nombre deseado y la extensión ___.dwt, (Plantilla AutoCad). Si guardamos este en la carpeta Template, nos aparece en el listado de plantillas de AutoCad, al iniciar un nuevo archivo.

MODIFICAR UNA PLANTILLA

Es lo mismo que modificar un archivo de dibujo ___.dwg, tenemos que abrirlo.

Menú <Archivo><Abrir> elegimos el archivo de plantilla que deseamos modificar, ___.dwt. Realizamos los cambios deseados y volvemos a guardar el achivo.

PONER EN USO UNA PLANTILLA
Creamos un archivo nuevo desde el menú archivo <nuevo> elegimos de la ventana de inicio la plantilla deseada, en nuestro caso "ISO_A4.dwt":

*** En la plantilla llamada ISO_A4.dwt, montaremos en el "Espacio Presentación" el formato A4 y el cajetín diseñado para poder realizar nuestras composiciones de impresión.

*** Compondremos nuestros planos de impresión creando "Ventanas Gráficas" en el "Espacio Presentación", que escalaremos.
