Representaciones 3D - Perspectivas

Trabajando en perspectiva:

• Perspectiva ISOMÉTRICA.
• Perspectiva CABALLERA.

PERSPECTIVA

Si queremos obtener una representación bidimensional de objetos en 3 dimensiones, tenemos que auxiliarnos de las representaciones en PERSPECTIVA. AutoCad, dispone de un entorno de trabajo perfectamente definido para utilizar la perspectiva isométrica.

ISOMÉTRICA:

Planos y dirección de los ejes ISOMÉTRICOS

En este sistema las entidades de línea van en las direcciones de los ejes isométricos, y las entidades de arco son círculos proyectados sobre los planos isométricos, en AutoCad se llama isocírculos, que son elipses o arcos elipticos.

Se realizan con el comando: elipse <isocírculo>.

ISOCÍRCULOS

CABALLERA:

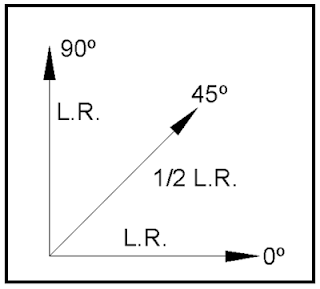

Para este sistema tomaremos las direccióones 0º, 45º, 90º, teniendo en cuenta un factor de reducción sobre los objetos dibujados en la dirección de 45º que será de ½ su longitud real.

Las entidades de circulo y arcos proyectados sobre el plano definido por los ejes +X e +Y son círculos o arcos de circunferencia, sin embargo los objetos en la dirección del eje a 45º, son elipses o arcos elípticos con sus ejes conjugados u oblicuos. Autocad sólo dibuja elipse con sus ejes ortogonales.

Realizaremos estas desde AutoCad, creando una polilínea cerrada, que convertiremos en curva, después de editar sus vértices y cambiar sus direcciones tangenciales.



Se proponen varios ejercicios:

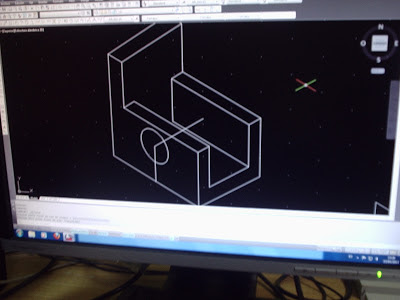

ISOMÉTRICA

ISOMÉTRICA

CABALLERA

------------------------------------------
