Modelado de Sólidos VI

Seguimos modelando:

Modelado de Sólidos V

Seguimos modelando en 3D

Ejercicios propuestos y realizados:

Modelado de Sólidos IV - EDITAR SOLIDOS

EDITAR SOLIDOS

Ejercicios propuestos:

Funda

Corte de Sólido por Superficie

Dividir caras por Estampación

Editar "caras, "aristas" y "Vértices" de un Sólido - CTRL+Clic

---------------------------------------



Modelado de Sólidos III - MODO CINTA

TRABAJANDO EN MODO CINTA

Activamos el espacio de trabajo desde la barra de herramientas "Espacio de Trabajo":

AutoCad Clásico:

Modelado 3D, (modo cinta):

 Sólido:



Render:

Presentación, vista Base:

-----------------------------------------

Ejercicios propuestos:

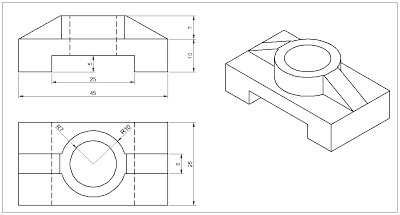

Pieza 4

Ficha Presentación, "desde vista base"

Mesa 3D

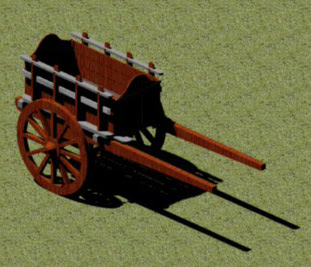

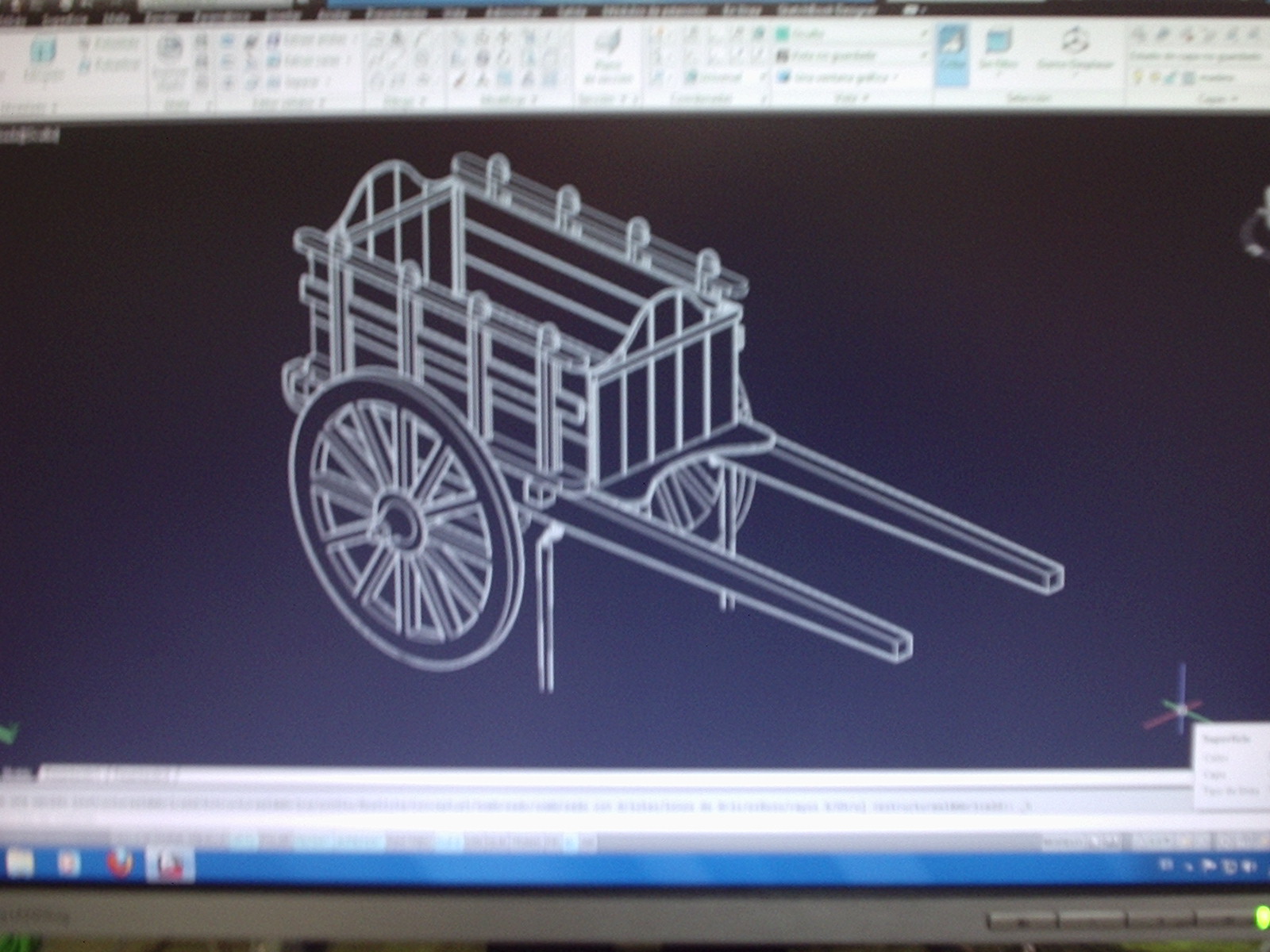

Carro de Manolo

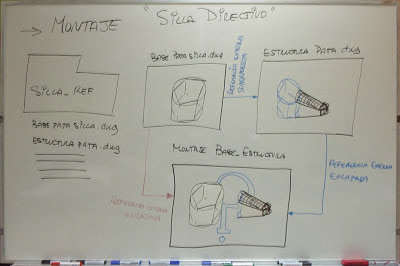

Silla 3D

------------------------------------------------



Modelado de Sólidos II

POLISOLIDO - Crea un polisólido 3D

Mediante el comando POLISOLIDO es posible convertir una línea, polilínea 2D, arco o círculo existentes en un sólido con un perfil rectangular

Con el comando POLISOLIDO se puede dibujar un sólido igual que se dibujaría una polilínea.

COMO REALIZAR RESALTES Y AGUJEROS

En esta versión podemos realizar resaltes y agujeros, a partir de una superficie delimitada sobre la cara de un sólido y mediante la acción de pulsar y tirar.

Como regla general, la delimitación se puede generar mediante geometrías construidas por contornos cerrados.

Esta herramienta puede sernos muy útil para realizar huecos en paredes de construcción o en tetones y agujeros en piezas mecánicas.

OPERACIONES DE BARRIDO

El comando BARRIDO permite crear un sólido o una superficie nuevos mediante el barrido de una curva plana cerrada o abierta (perfil) a lo largo de una trayectoria 3D o 2D abierta o cerrada.
BARRIDO dibuja un sólido o una superficie con la forma del perfil especificado a lo largo de la trayectoria indicada.

OPERACIÓN DE SOLEVADO

A partir de la transición entre diferentes secciones transversales, obtenemos sólidos.

Se proponen varios ejercicios para realizar en clase.

-----------------------------------------

Recordatorio:

Prueba Módulo PRL

-----------------------------------------



Ejercicios propuestos y realizados en clase:
